1500 KVA 중압 건식 변압기-15/0.55 KV|남아프리카 2025

01 일반

1.1 프로젝트 설명

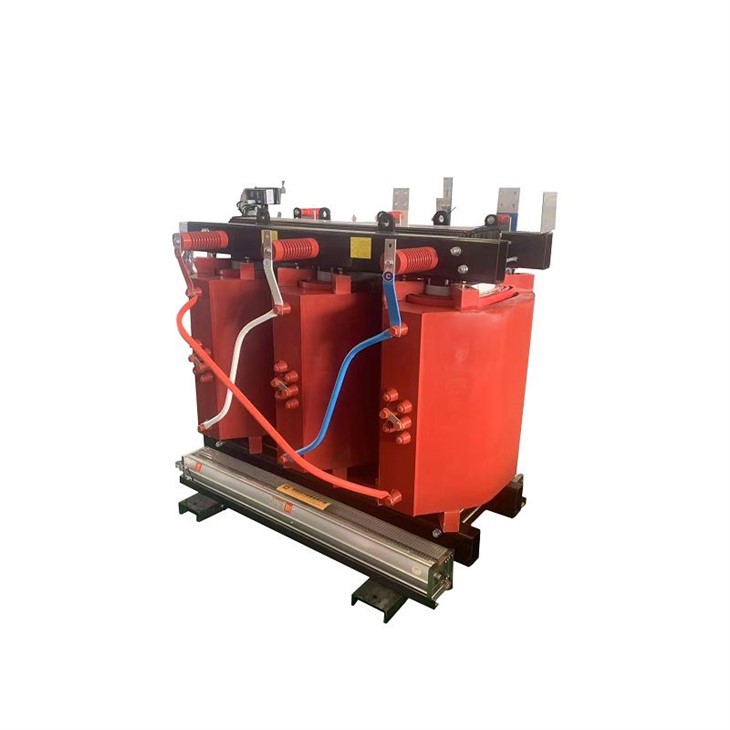

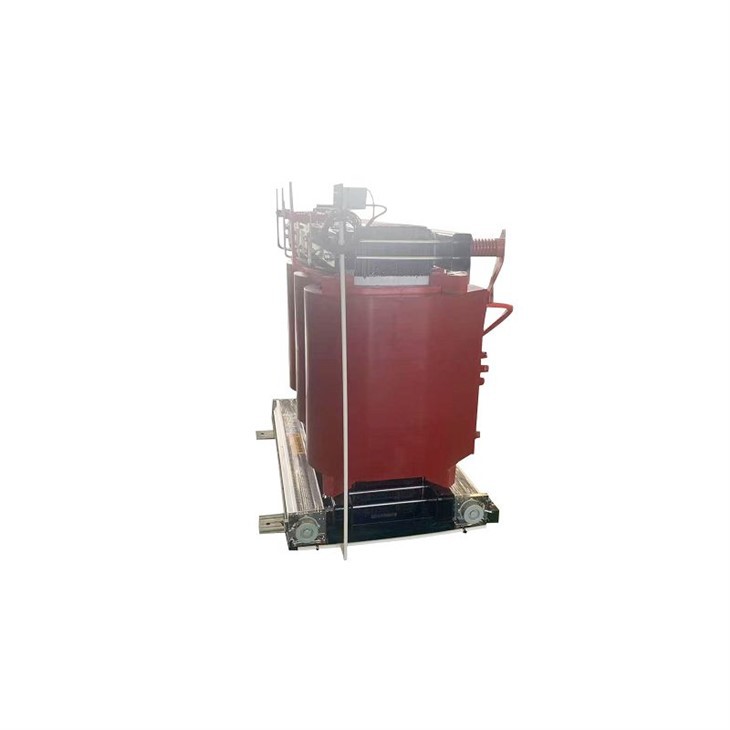

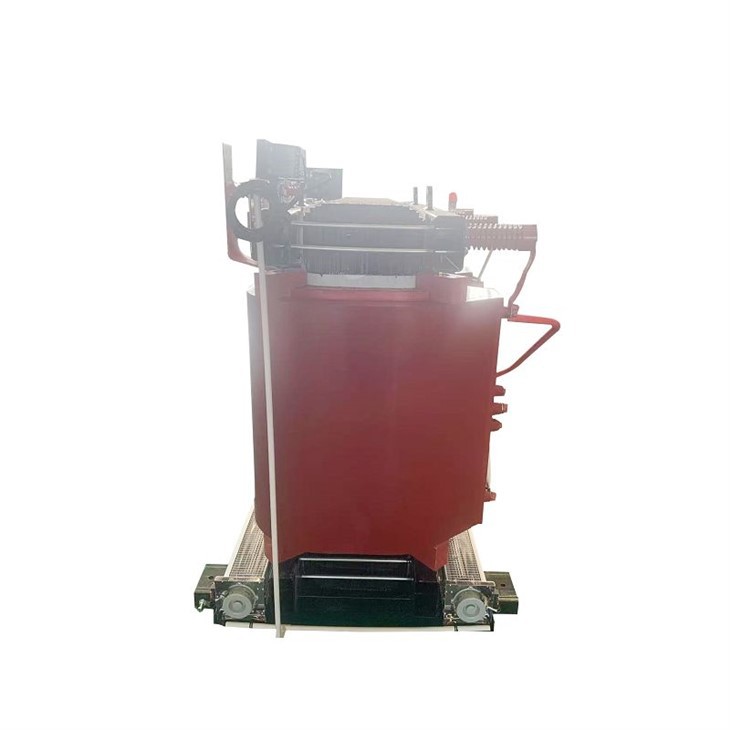

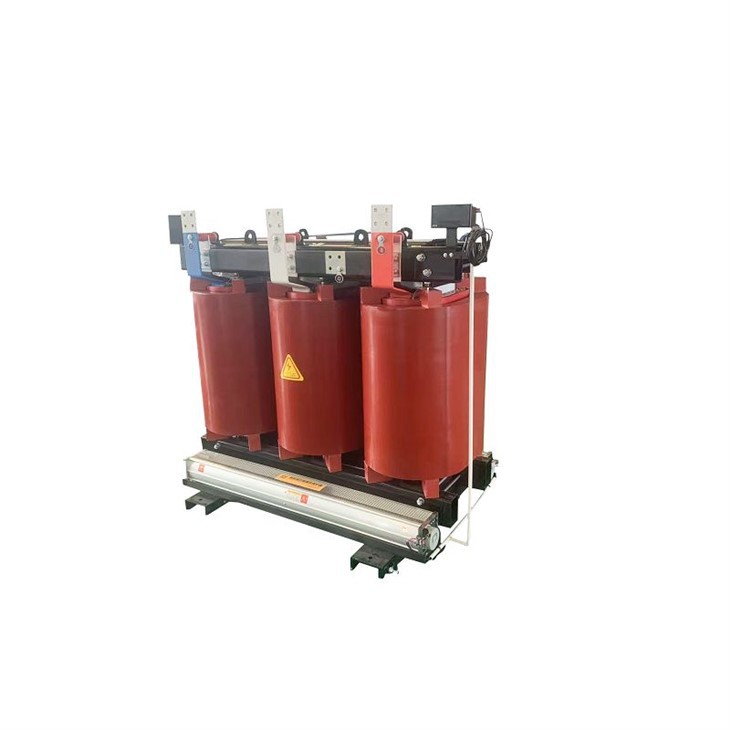

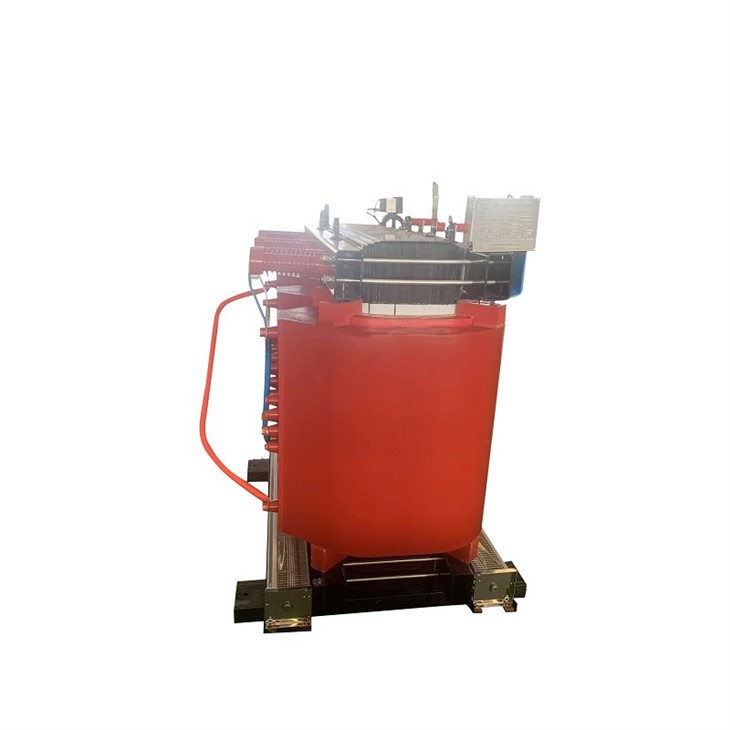

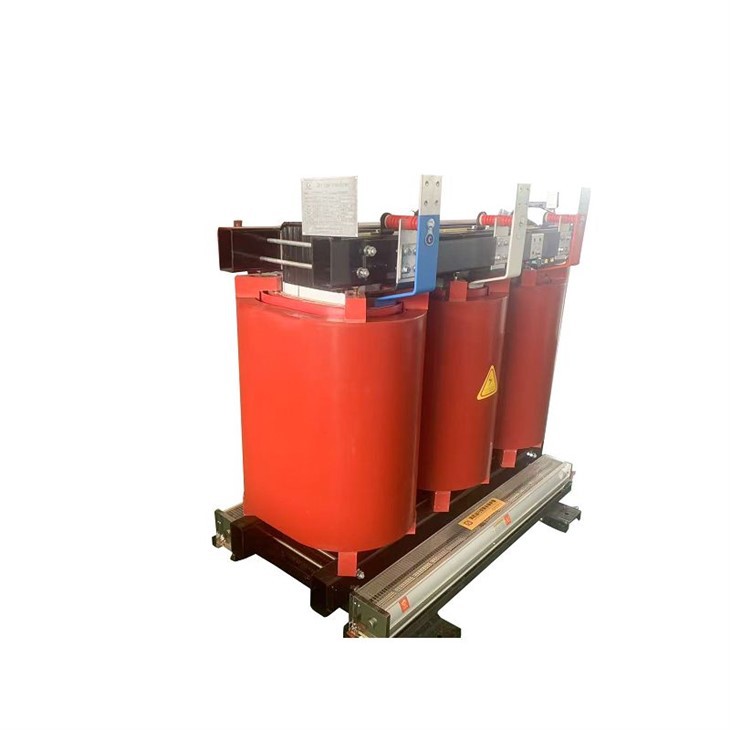

1500kVA 주조 코일 건식 변압기는 2025년 남아프리카에 인도되었습니다. 변압기의 정격 전력은 KNAN/KNAF 냉각 방식을 사용하는 경우 1500kVA입니다. 1차 전압은 ±2*2.5% 태핑 범위(NLTC)의 15kV이고, 2차 전압은 0.55kV이며 Dyn11의 벡터 그룹을 형성했습니다.

주조 코일 건식 변압기는 배전 기술의 안전성, 신뢰성 및 환경 지속 가능성의 정점을 나타냅니다. 기존의 액체-충진 또는 통풍 건식-형 변압기와 달리 고{3}}전압 및 저{4}}전압 권선은 진공 압력 하에서 고체 에폭시 수지로 캡슐화됩니다. 이 고급 주조 공정을 통해 사실상 유지 관리가 필요 없고-혹독한 환경에도 영향을 받지 않는 변압기가 만들어집니다.

당사의 캐스트 코일 변압기는 탁월한 성능을 발휘하도록 설계되었습니다. 불연성이고-독성 가스를 방출하지 않으며 오일 누출 위험이 전혀 없으므로 고층 건물, 병원, 데이터 센터, 산업 플랜트 및 해양 시설과 같은 실내의 임무에 중요한 -응용 분야에 안전하게 설치하는 데 이상적인 선택입니다.-

습기, 화학물질, 오염물질에 대한 뛰어난 저항성과 높은 유전 강도 및 탁월한 단락 내성 기능을 갖춘 Cast Coil 건식 변압기는 무정전 전원 공급과 긴 서비스 수명을 보장하여 최고의 마음의 평화와 낮은 총 소유 비용을 제공합니다.

1.2 기술 사양

1500kVA 캐스트 코일 건식 변압기 사양 및 데이터 시트

1.3 도면

1500kVA 주조 수지 건식 변압기 다이어그램 도면 및 크기.

02 제조

2.1 코어

2.2 권선

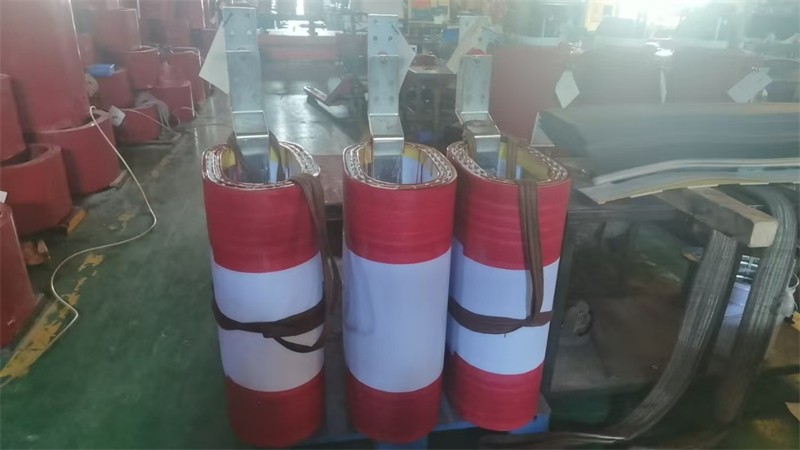

주조 코일 건식 변압기의 권선은 일반적으로 전도성이 높은 구리 또는 알루미늄 도체로 만들어지며, 이 도체는 코일로 정밀하게 감겨진 다음 진공 주조 기술을 통해 에폭시 수지로 캡슐화됩니다. 일체형 주조구조로 공극을 없애고 절연성능, 내습성, 기계적 강도가 우수하며, 부분방전을 효과적으로 억제하여 열악한 환경에서도 안정적인 작동을 보장합니다.

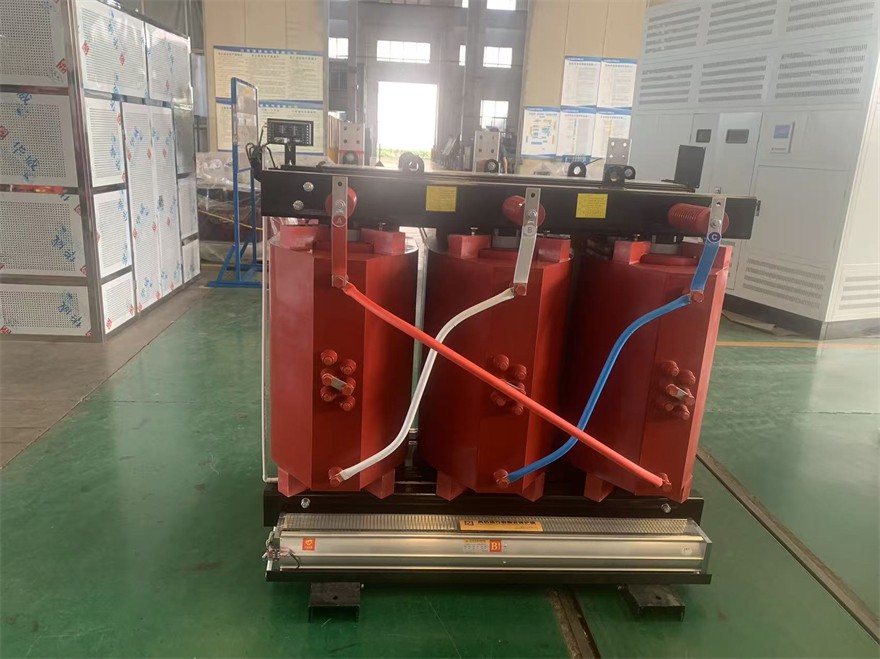

2.3 최종 조립

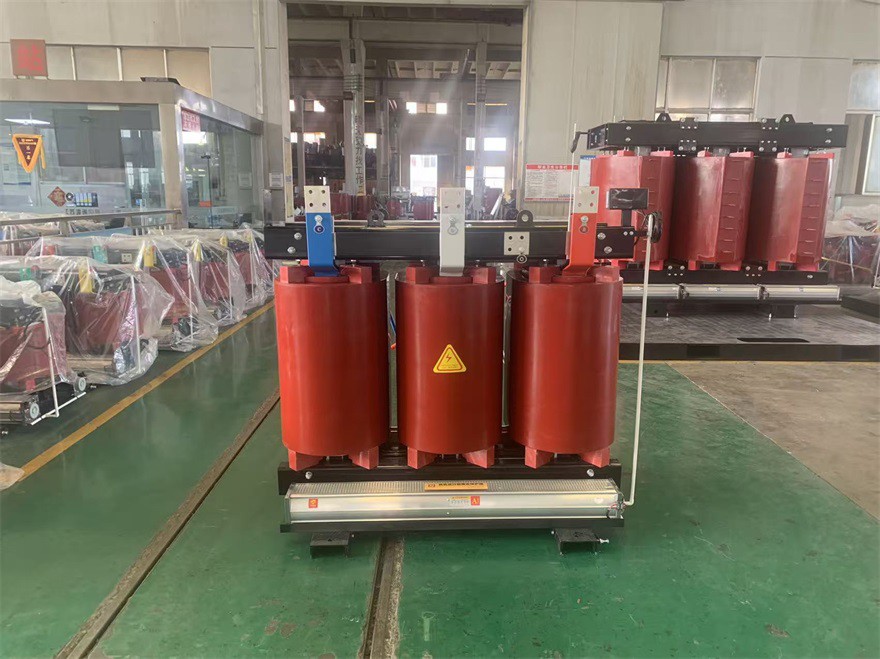

주조 코일 건식 변압기의 최종 조립은 베이스 프레임에 적층 철심을 배치하는 것으로 시작됩니다. 그런 다음 진공-주조 고전압 및 저전압-권선을 끌어올려 코어 컬럼에 동심원 방식으로 장착하고 정확한 간격을 유지하기 위해 절연 스페이서를 설치합니다. 다음으로 리드선을 단자대에 연결하고 냉각 팬(장착된 경우) 및 온도 모니터링 장치를 장착한 다음 보호 인클로저를 장착합니다. 최종 전기 테스트를 통해 조립 규정 준수를 보장합니다.





03 테스트

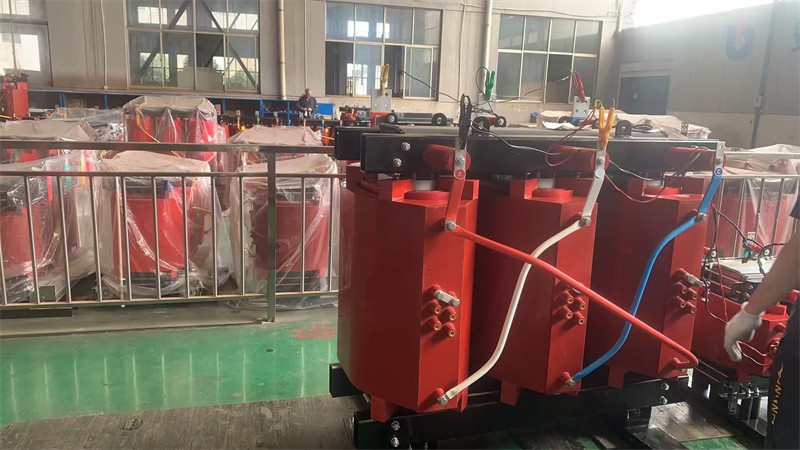

1500kVA{11}}15/0.55kV 모델과 같은 주조 코일 건식 변압기에 대한 테스트는 IEC 60076 시리즈 표준(1, 3, 11)을 준수하며 권선 저항 측정(2% 이하의 불균형 확인), 전압 비율/위상 변위 확인(Dyn11, 편차 ±1/10), 단락-회로 임피던스/부하 손실 및 무부하 손실/전류 테스트, 절연 테스트(60초 동안 38kV 인가 전압, 40초 동안 150Hz에서 1.1kV 유도 전압) 및 부분 방전 테스트(최대 10pC 이하)를 통해 모두 자격을 갖춘 전기 및 절연 성능을 확인합니다.

04 포장 및 배송

4.1 포장

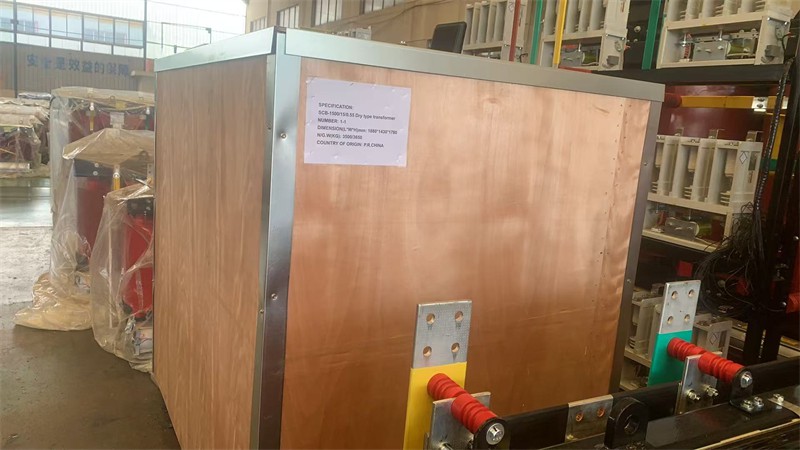

주조 코일 건식 변압기는 견고한 목재 케이스에 포장되어 있습니다. 내부는 충돌 손상을 방지하기 위해 충격-흡수 폼으로 포장되어 있으며 금속 패스너로 단단히 고정되어 이동을 방지하고 외부 케이스에는 취급하기 쉽도록 명확한 배송 표시, 제품 모델 및 무게가 인쇄되어 있습니다.



4.2 배송

CIF 조건에 따라 주조 코일 건식 변압기(견고한 목재 케이스에 들어 있음)가 더반으로 배송됩니다. 판매자는 해상 운송을 준비하고 운임을 지불하며 운송 중 손실/손상에 대비한 보험에 가입합니다. 물품이 운송선박에 실리면 인도가 완료되며, 화물은 예정대로 더반항으로 인도됩니다.





05 사이트 및 요약

견고한 주조 수지 캡슐화, 신뢰할 수 있는 건식{0}}설계 및 일관된 성능을 갖춘 당사의 주조 코일 건식 변압기는 다양한 산업, 상업 및 인프라 요구 사항을 충족하는 신뢰할 수 있는 전력 솔루션입니다. 안전성, 낮은 유지 관리 및 다양한 작동 조건에 대한 적응성을 고려하여 설계된 이 제품은 안정적인 전원 지원을 제공하여 작업을 원활하게 실행할 수 있습니다. 내구성, 효율성 또는 엄격한 표준 준수를 원하신다면 당사는{3}}이 변압기가 전력 시스템의 신뢰성을 높일 수 있도록 도와드릴 준비가 되어 있습니다.
