1500kVA 실장 변압기-22.86/0.208kV|미국 2024

01 일반

1.1 프로젝트 배경

1500kVA 패드 장착 변압기는 2024년 미국에 인도되었습니다. 변압기의 정격 전력은 ONAN 냉각을 사용하는 경우 1500kVA입니다. 1차 전압은 ±2*2.5% 태핑 범위(NLTC)로 22.86kV, 2차 전압은 0.208kV로 YNyn0의 벡터 그룹을 형성하며 루프 피드 및 데드 프론트 변압기입니다. 패드 장착 변압기는 사전 설치된 소형 실외 전력 장비로, 배전망에서 널리 사용됩니다. 고전압 스위치, 변압기 및 저전압 배전 장치를 하나의 상자에 통합한-크기가 작고 면적이 적으며 공간이 제한된 장소에 적합합니다. 패드 장착 변압기는 사전 설치된 구조로-현장 연결만 간단하면 됩니다.-설치 및 시운전 시간이 짧고 이동 및 확장이 쉽습니다. 완전히 밀봉되고 완전히 단열된 디자인을 갖춘 상자 소재는 부식 방지, 방수, 방진 성능이 우수하여 다양한 열악한 환경에 적합합니다.- 통합 설계는 비용을 절감하고 산업 단지, 주거 지역 사회 및 농촌 전력망 전환에 적합합니다.

Our three-phase pad-mounted transformers are engineered to address critical grid challenges in demanding environments like the U.S. Gulf Coast, where units must withstand Category 4 hurricane winds and salt-rich atmospheres while fitting within 2.5-meter urban footprints. Constructed with 304 stainless steel tanks, hybrid foil-wire windings, and IP68 sealing, these transformers achieve >99% 효율, 부하 손실 20% 감소, 5pC 미만의 부분 방전 수준을 제공합니다. 실시간 모니터링 센서와 통합되어 예측 유지 관리가 가능하고 정전 대응 시간을 40% 단축하여 서비스 수명을 35년으로 연장하고 혹독한 해안 또는 부하가 높은 도시 애플리케이션에서 총 소유 비용을 낮추는 폭풍-인프라를 유틸리티에 제공합니다.

1.2 기술 사양

1500kVA 변압기 사양 유형 및 데이터 시트

1.3 도면

1500kVA 패드 장착 변압기 다이어그램 도면 및 크기.

02 제조

2.1 코어

5개-림 코어 설계는 표준 3상 구성에 2개의 보조 플럭스-리턴 림을 추가하여{2}} 그리드 애플리케이션에서 자기 불균형을 효과적으로 처리할 수 있도록 해줍니다. 과도한 플럭스에 대해 제어된 경로를 제공함으로써 태양광 발전 또는 산업용 부하가 있는 네트워크에서 흔히 발생하는 불균형 부하에서 코어 포화를 방지합니다.-표류 손실을 25% 줄이고 130% 과부하 조건에서 효율성을 유지합니다. 이로 인해 단열재 수명이 길어지고 운영 비용이 절감되며 복잡한 부하 프로필을 관리하는 유틸리티의 그리드 안정성이 향상됩니다.

2.2 권선

변압기 권선은 YNyn0 연결 그룹을 채택하고 고전압 측(YN)과 저전압 측(yn) 모두 중성점으로 접지되어 시스템의 전압 안정성을 향상시키는 데 도움이 됩니다. 3상- 부하가 불균형할 때 변압기의 중성점은 제로 시퀀스 전류에 대한 경로를 제공하여 시스템 전압에 대한 영향을 줄일 수 있습니다. 중성 접지를 사용하면 시스템의 중성 전압 또는 제로 시퀀스 전류의 변화를 사용하여 단상 접지 오류와 같은 오류를 신속하게 감지할 수 있습니다.-

2.3 탱크

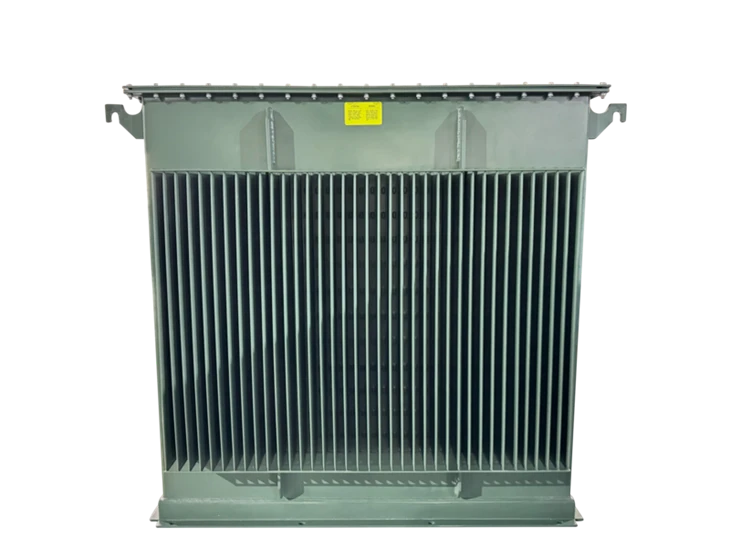

미국 탱크 변압기는 도시화 된 환경, 지역 사회 배전 및 공간 절약이 필요한 기타 경우에 적합한 통합 설계, 컴팩트 한 크기, 작은 설치 공간을 채택합니다. 탱크는 일반적으로 변압기 오일의 누출이나 외부 공기 및 물의 유입을 효과적으로 방지하기 위해 고정밀 용접 공정과 밀봉 구조를 채택합니다. 압력 릴리프 밸브와 방폭{3}}장치가 장착되어 있어 안전한 작동을 보장합니다. 탱크는 고품질 스테인리스 스틸로 만들어졌으며 부식 방지 처리(예: 용융 아연 도금, 스프레이 또는 스프레이 에폭시 코팅)되었습니다. 내식성과 환경 침식성이 우수하여 습기, 염수 분무, 산업 오염 및 기타 열악한 환경에 적합합니다. 탱크는 온도 변화로 인한 변압기 오일의 부피 팽창 또는 수축을 흡수할 수 있는 충분한 기계적 탄성을 제공하기 위해 골판지 시트로 설계되어 별도의 오일 필로우가 필요하지 않습니다.

2.4 최종 조립

최종 시운전 단계는 마이크로{1}}옴 테스트를 통해 검증된 정밀한{0}}토크 전기 연결로 시작됩니다.<5% phase imbalance, followed by a vacuum-assisted oil filling process that achieves <0.5% gas content in the insulating fluid. The cooling system undergoes cyclic pressure testing at 1.5× operating pressure with thermal imaging confirming ±2°C temperature uniformity across radiators. Insulation resistance testing at 5kV DC validates >IEEE C57.12.00 요구 사항을 초과하는 1000MΩ 분극 지수를 제공하며 이중 EPDM 개스킷이 포함된 IP68-등급 인클로저는 밀폐 밀봉을 완성하여 -8-시간 전원 공급 준비를 지원하고 해안 또는 습도가 높은 설치에서 습기 관련 오류를 제거합니다.

03 테스트

04 포장 및 배송

05 사이트 및 요약

당사의 3상-패드-장착형 변압기는 하이브리드 포일-권선 설계와 IP68-밀봉 304 스테인리스 스틸 탱크를 통해 99.7%의 작동 효율성을 제공하며, 해안 및 고부하 도시 환경에서 35-년 사용 수명이 검증된 내부식성-솔루션을 유틸리티에 제공합니다. 폭이 2.5m 미만인 컴팩트한 크기로 공간이 제한된 변전소에 직접 설치할 수 있으며{18}}통합 IoT 센서는 예측 부하 모니터링을 통해 정전 응답 시간을 40% 단축합니다. 65kA 단락 내성 용량으로 IEEE C57.12.00 표준을 충족하도록 설계된 이 제품은 전력망 현대화 목표와 까다로운 배전 네트워크에서 지속 가능한 운영을 모두 달성할 수 있도록 유틸리티를 통해 수명 유지 관리 비용을 30% 절감합니다.
