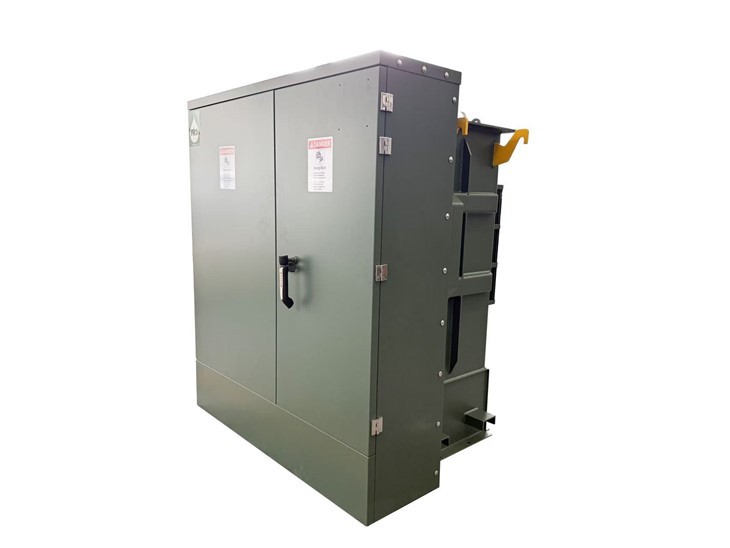

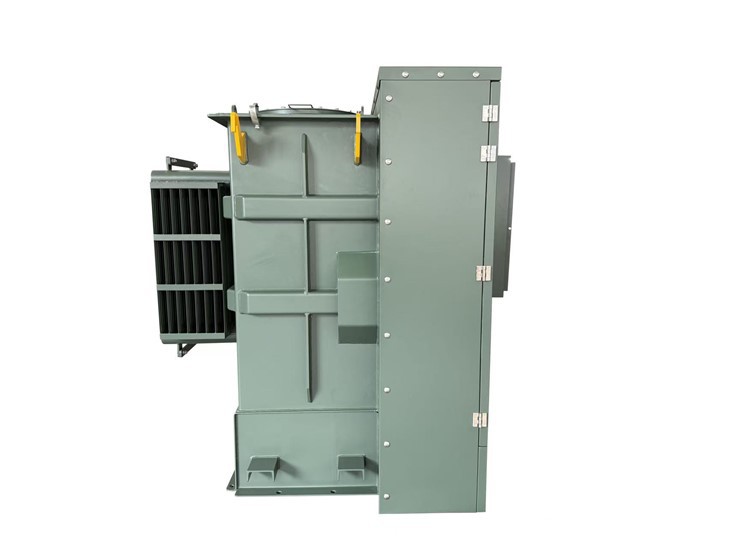

500 KVA 변압기 장착 패드-12.47/0.48 KV|미국 2025

변압기 장착 패드의 코어는 고급-저손실 전기 강철 라미네이션으로 구성되며 정밀하게 적층되고 단단히 고정되어 견고한 3상, 5-림 자기 회로를 형성합니다. 중요한 점은 정전기 접지 차폐-일반적으로 구리 포일-이 코어와 저전압 권선 사이에 통합적으로 배치된다는 점입니다-. 이 실드는 변압기의 접지 단자에 단단히 결합되어 접지에 대한 정의된 경로를 생성합니다. 주요 기능은 권선에서 고주파수 과도 전압과 공통{11}모드 잡음을 용량성 방향으로 전환하여 절연을 보호하고 전기적 스트레스를 최소화하며 전자기 간섭이 2차 배전 시스템으로 전파되는 것을 크게 줄이는 것입니다.

터미널 방사형 피드 구성의 변압기 장착 패드는 단일 업스트림 소스로부터 전력을 공급받는 방사형 전력 네트워크의 최종 분배 지점 역할을 합니다. 1차 단자는 중앙 피더에 직접 연결되어 2차 출력을 통해 다운스트림 부하의 전압을 낮춥니다. 터미널 요소로서 이는 방사형 시스템의 단일{2}}지점 종속성을 상속합니다. 즉, 업스트림 오류 또는 정전으로 인해 문제가 해결될 때까지 변압기 및 연결된 모든 부하에 대한 전력이 중단됩니다. 컴팩트한 접지형-설계로 최종 사용자 애플리케이션을 위한 안정적이고 접근 가능한 전력 분배를 보장합니다.-

패드{0}} 장착 변압기는 식물성 기름에서 추출한 고급 내화성 천연 에스테르 오일인 FR3® 유전체 유체로 채워져 있습니다. 이 제품은 발화점이 360도를 초과하는 "난연성" 유체(ASTM D6871에 따라)로 분류되어 인구 밀집 지역이나 환경에 민감한 지역의 안전성을 크게 향상시킵니다. 탁월한 화재 안전성 외에도 FR3®은 쉽게 생분해되고, 무독성이며,{8}}탄소 배출량이 적기 때문에 뛰어난 환경적 이점을 제공합니다. 성능 측면에서 볼 때 뛰어난 내습성과 높은 열 안정성은 셀룰로오스 절연체의 수명을 연장하여 변압기의 과부하 용량을 높이고 노후화를 지연시키며 장기 유지 관리 필요성을 줄여 서비스 수명을 연장하는 데 기여합니다.{10}}

패드{0}} 장착 변압기에는 지속적인 작동 모니터링 및 보호를 위한 포괄적인 게이지 및 표시기 제품군이 장착되어 있습니다. 액체 레벨 게이지는 유지 관리 점검을 위해 유전체 유체 용량을 시각적으로 명확하게 표시합니다. 다이얼-형 오일 온도 게이지(WTI)는 임계 상단-오일 온도를 모니터링하여 열 부하를 평가합니다. 시스템 압력은 대기압 이하 및 양의 내부 압력 조건을 모두 나타내는 복합 진공/압력 게이지로 모니터링됩니다. 결정적으로, 이 압력 게이지에는 조정 가능한 밀폐형 전기 접점이 장착되어 있습니다. 이러한 접점은 미리 설정된 고압 또는 고진공 상태가 감지되면 원격 경보를 활성화하거나 제어 시퀀스를 시작하도록 구성하여 간단한 표시기를 변압기 보호 시스템의 활성 구성 요소로 변환할 수 있습니다. 이러한 기기는 운영자에게 필수 실시간 데이터와 사전 안전 경고를 제공합니다.{12}}

변압기에는 자물쇠로 고정된 20-인치 맨홀이 장착되어 있습니다. 내구성 있는 개스킷으로 밀봉된 이 접근 개구부는 승인된 직원에게 내부 검사, 유지 관리 및 테스트를 위한 안전하고 안전한 진입 지점을 제공합니다. 자물쇠는 중요한 안전 및 보안 기능으로 작동 중인 구성 요소에 대한 무단 접근을 방지하고 오일로 채워진 밀폐된 인클로저의 무결성을 보장합니다.

패드{0}}장착형 변압기 탱크 테스트에는 ANSI C57.12.28, ANSI C57.12.00 및 GB 50148{12}}2010과 같은 표준에 맞춰 구조적 무결성, 밀봉 성능 및 절연유와의 호환성을 보장하기 위한 중요한 평가가 포함됩니다. 이러한 테스트에는 탱크가 오일 누출이나 구성 요소 배출 없이 최소 15psig를 견뎌야 하고 영구적인 왜곡 없이 7psi를 견뎌야 하는 압력 테스트가 포함됩니다. 최소 영구 변형(일반적으로 0.01~0.03mm)을 확인하기 위해 진공 해제 전후에 -67kPa 진공을 적용하고 10개 핵심 지점(예: 탱크 벽, 뚜껑, 보강재)의 변형을 측정하는 진공 변형 테스트입니다. 누출 테스트 - 탱크 상부 공간에 압력을 가하거나(압력 방출 밸브를 제거한 후) 압력 변화를 모니터링합니다. 양압/음압이 지속적으로 없으면 개스킷 또는 솔기 누출을 나타낼 수 있습니다. 또한 탱크 내의 절연유는 절연 강도, 수분 함량 및 용존 가스 분석(ASTM D3487에 따라) 테스트를 거쳐 전기 절연 및 탱크 안정성을 지원하는지 확인하고, 사후 테스트 점검을 통해 탱크 손상이 없는지, 씰이 손상되지 않았는지, 변형 한계를 준수하는지 확인하여 안전한 실외 작동을 확인합니다.
